Ваш цех резки отапливает «улицу»
Фильтровентиляционная установка (ФВУ) HyperCUT серии D удаляет дым прямо из зоны резки, очищает воздух до класса F9 (EN 779; по действующей шкале ISO 16890 — ≈ePM1 80 %) и возвращает его в цех тёплым, а не выбрасывает на улицу.
От нас — только полезная информация по вашей задаче.
Считает теплопотери вашего цеха — по открытой методике (формула теплопотерь × тарифы 2026): визуализация ваших потерь.
Смотреть описание ФВУ →Приехать на завод →

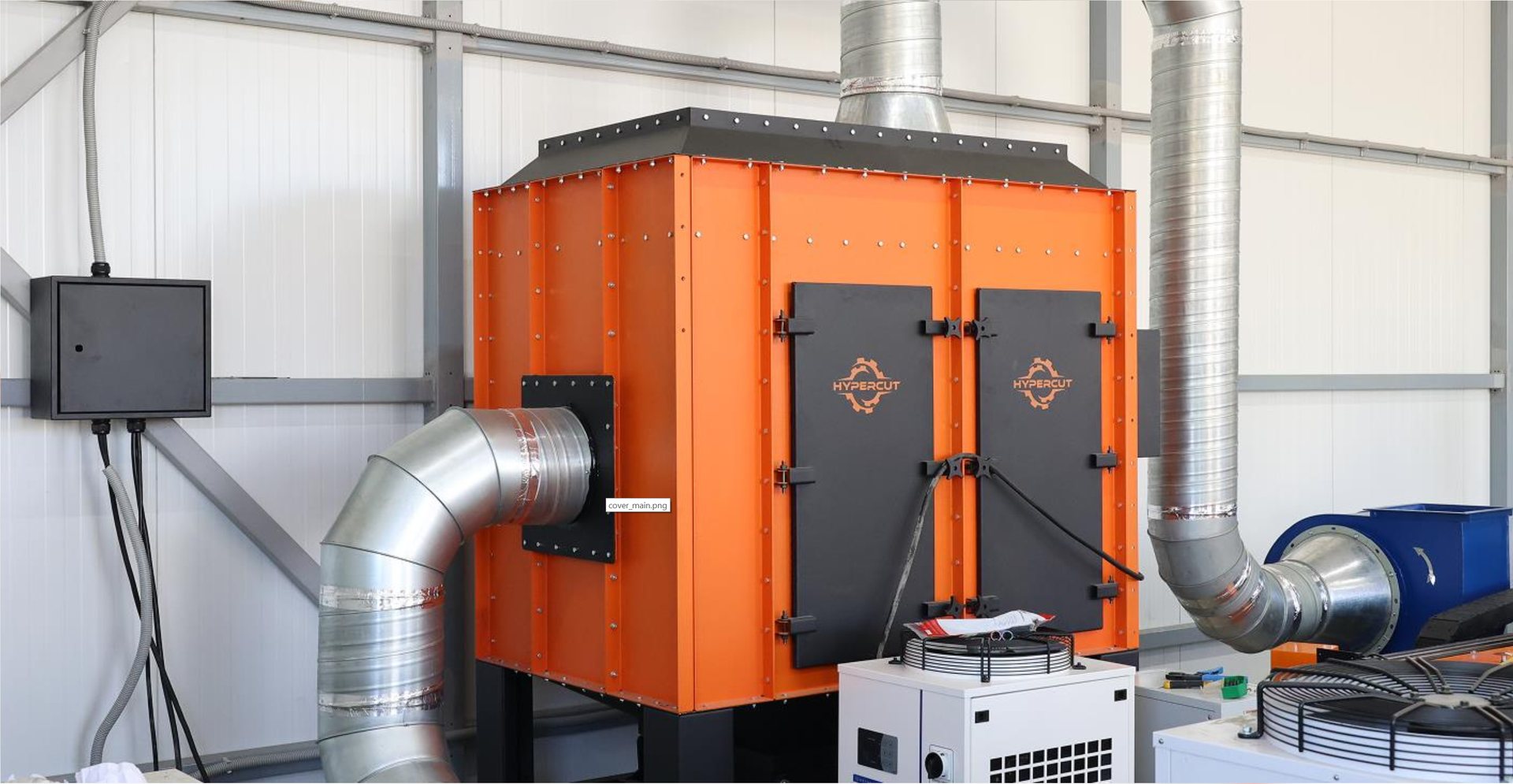

ФВУ HyperCUT D-10000
10 000 м³/ч — эффективно удаляет дым от разных процессов и возвращает в цех чистый воздух. Смотреть описание ФВУ
«Работаем вместе уже 3 года: запущены тяжёлый лазерный труборез, лазерный станок 30 кВт, фильтровентиляционные установки и винтовые компрессоры»
— Тюменский РМЗ, отзыв на Яндекс Картах, 2026
Большинство производств решает вопрос дымоудаления «по старинке» — осевым вентилятором в стене. За такое решение вы платите каждый отопительный сезон.
Каждый кубометр воздуха, выброшенный зимой на улицу, нужно заменить и нагреть. При расходе аспирации 10 000 м³/ч цех непрерывно теряет десятки киловатт тепла — всё рабочее время.
Каждый кубометр выброшенного тёплого воздуха заменяется холодным с улицы — зона станка выхолаживается: вода в контуре охлаждения режущей головки и источника может замёрзнуть и разорвать каналы охлаждения внутри источника лазера, а перепад температур приводит к выпадению конденсата на платах — окисление и короткие замыкания. Итог — дорогостоящий ремонт и простой производства.
Вентилятор в стене не улавливает дым у стола резки: часть аэрозоля и оксидов металлов остаётся в помещении. Это превышение ПДК рабочей зоны, вредные условия труда и риски при проверках.
Неочищенный выброс дыма резки — это запах, копоть на фасадах и парковке, жалобы соседних предприятий и вопросы со стороны экологического надзора.
Контекст рынка: за 2025 год в России продано 5,4 тыс. лазерных станков, 97% импорта — из Китая. Большинство приезжает с упрощённым вытяжным коробом или вовсе без аспирации — вопрос очистки воздуха в цехе продавец станка оставляет вам.
ФВУ HyperCUT подключается к столу резки, запускается по сигналу станка (опция) и работает в замкнутом контуре: дым улавливается у источника, очищается на патронных фильтрах и возвращается в цех тёплым.
Это самая популярная модель серии D — в линейке пять установок: от 6 000 до 20 000 м³/ч, конфигурация подбирается под задачу.
*Узлы и цифры — на примере самой популярной модели D-10000 (6 фильтров, вентилятор 11 кВт, 10 000 м³/ч); под вашу задачу конфигурация может отличаться по производительности, числу установок и фильтров — суть применения, класс очистки F9 и регенерация без ручной продувки неизменны.
Расположены вертикально, улавливают частицы от 0,4 мкм.
Эффективная система самоочистки фильтров: импульс сжатого воздуха сбивает пыль без остановки линии (эффективность регенерации ≥95 %) — снимать и продувать вручную не нужно.
Пыль собирается в бункере.
10 000 м³/ч гарантированно не ниже; опция — частотное регулирование оборотов.
D-10000 — самая популярная модель серии D — линейки фильтровентиляционных установок HyperCUT производительностью 6 000 / 8 000 / 10 000 / 16 000 / 20 000 м³/ч. Производство — ООО «ТУГУР-ИНЖИНИРИНГ» (НПО «Омский завод портальных машин»): в 90% случаев установка в наличии на складе в Омске, под заказ — 30 дней. Доставка по всей РФ и СНГ. Аспирационная установка для стола резки — HyperCUT серии D: аспирация вытяжных столов лазерной, плазменной и газокислородной резки. Подключаем к секционным и монолитным столам любых производителей. У станков с продуманной вентиляцией и зональным дымоудалением это просто присоединение воздуховода от приёмного фланца ФВУ — и всё работает. У китайских станков с неэффективной схемой вентиляции стола или вовсе без неё требуется консультация: подскажем, как применить ФВУ в вашем случае. Дымоудаление лазерного станка — штатная задача: стандартный фильтр для дыма лазерной резки входит в комплект.
От нас — только полезная информация по вашей задаче.

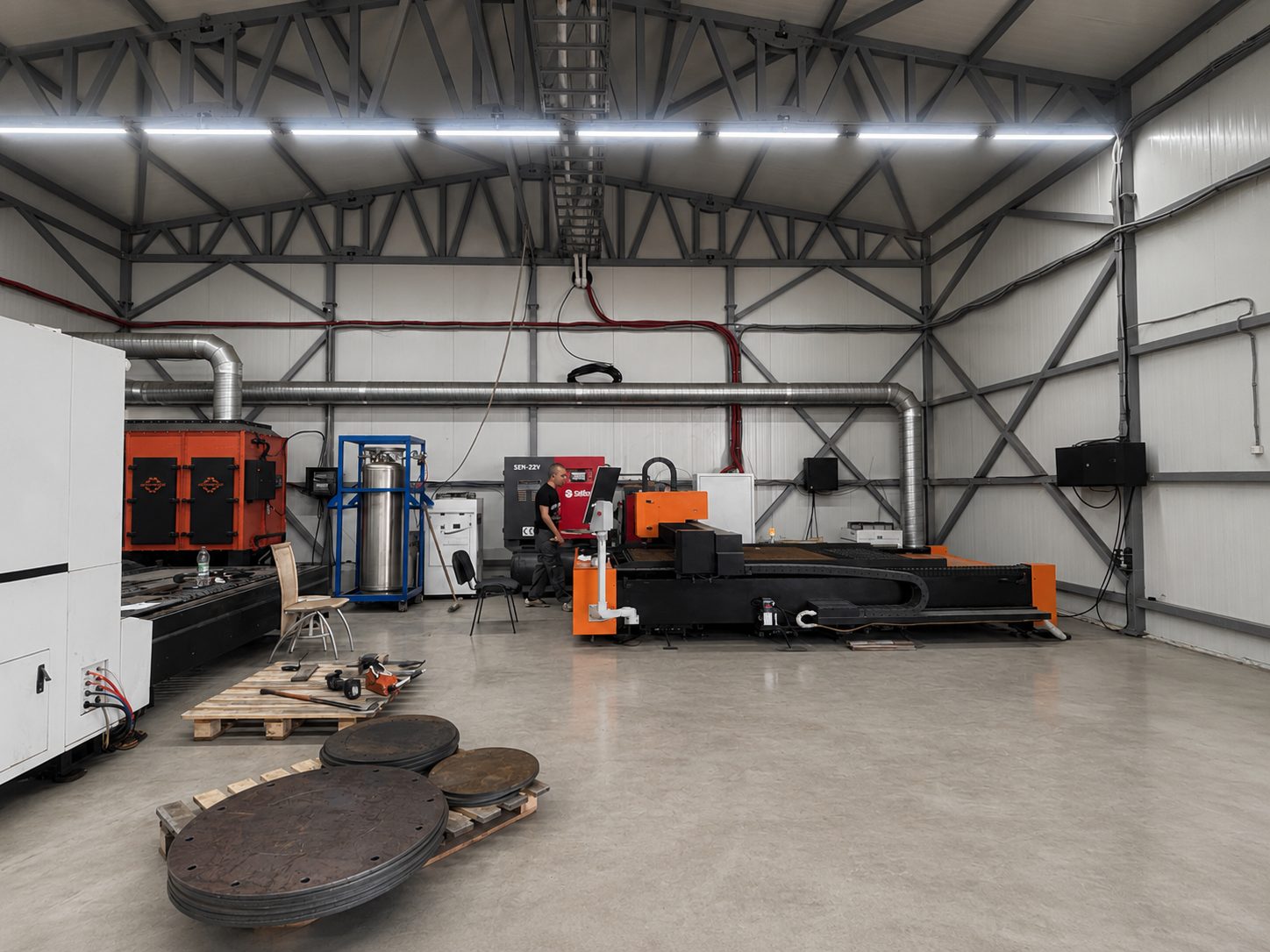

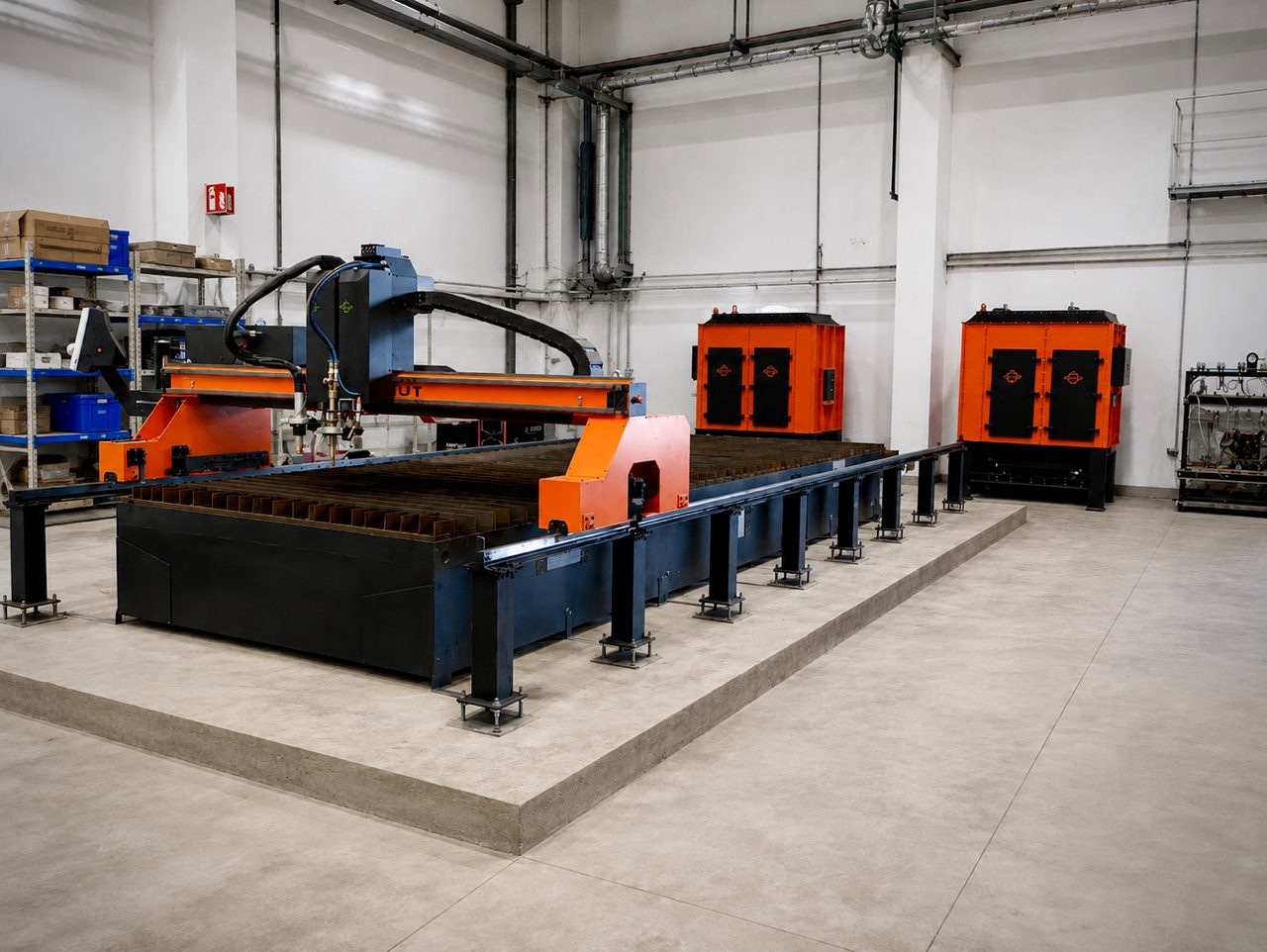

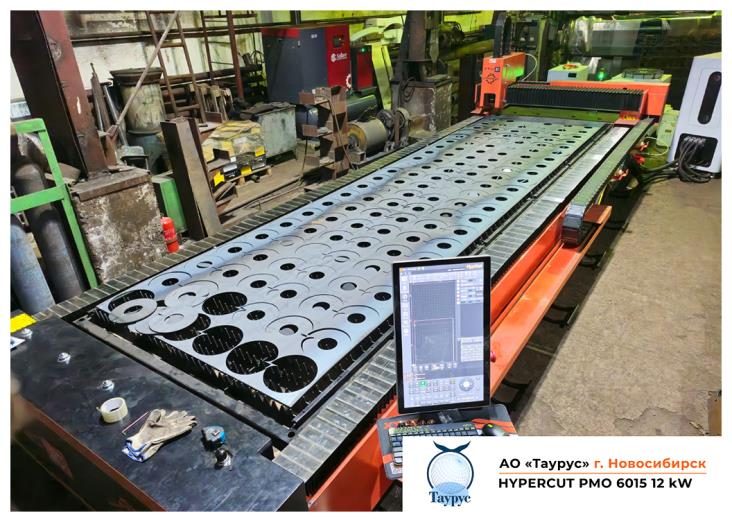

Подключение ФВУ HyperCUT к столам лазерной и плазменной резки на действующих объектах. В уместных случаях одна установка обслуживает сразу два станка — такие схемы работают на объектах нашего завода.

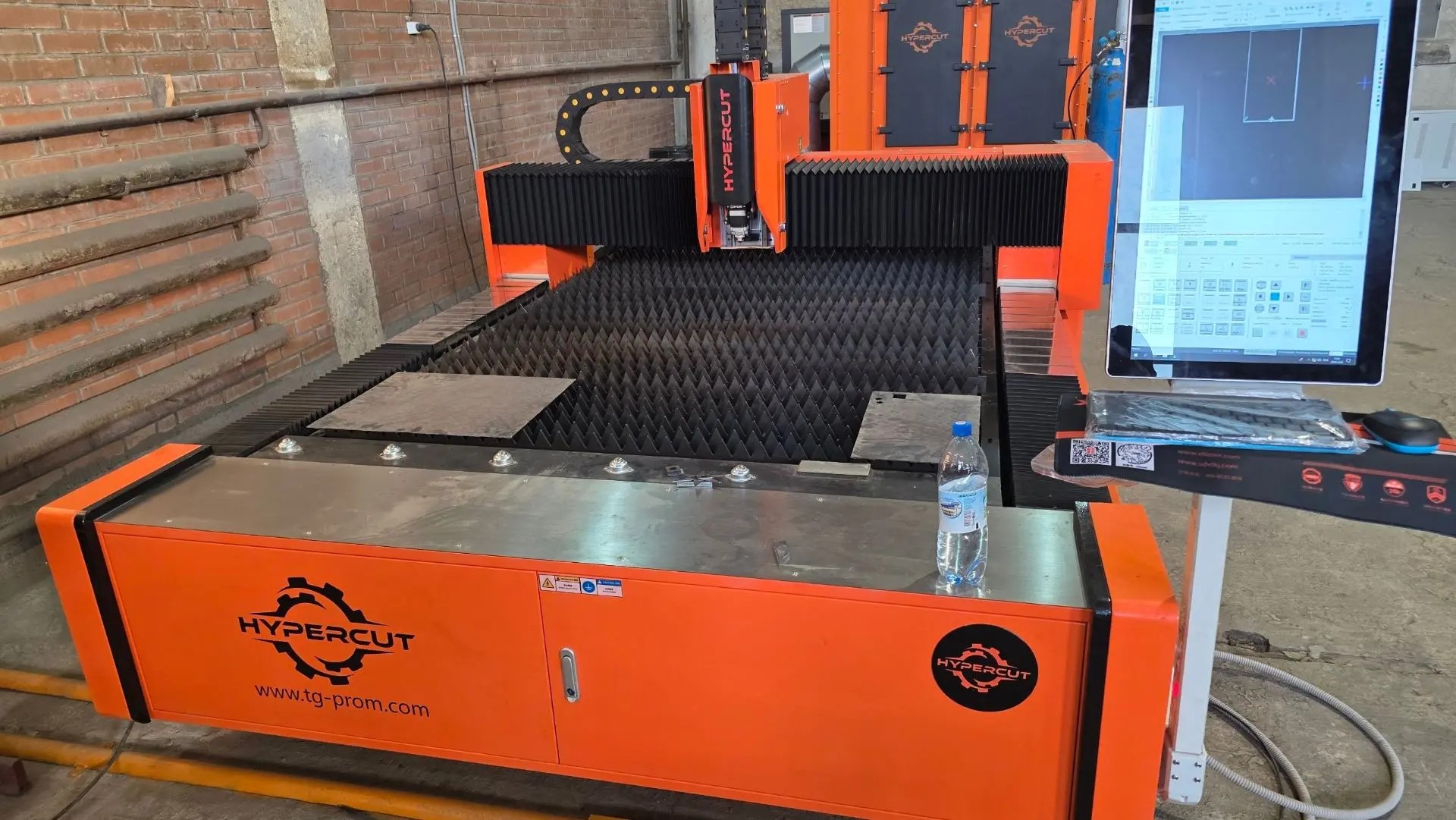

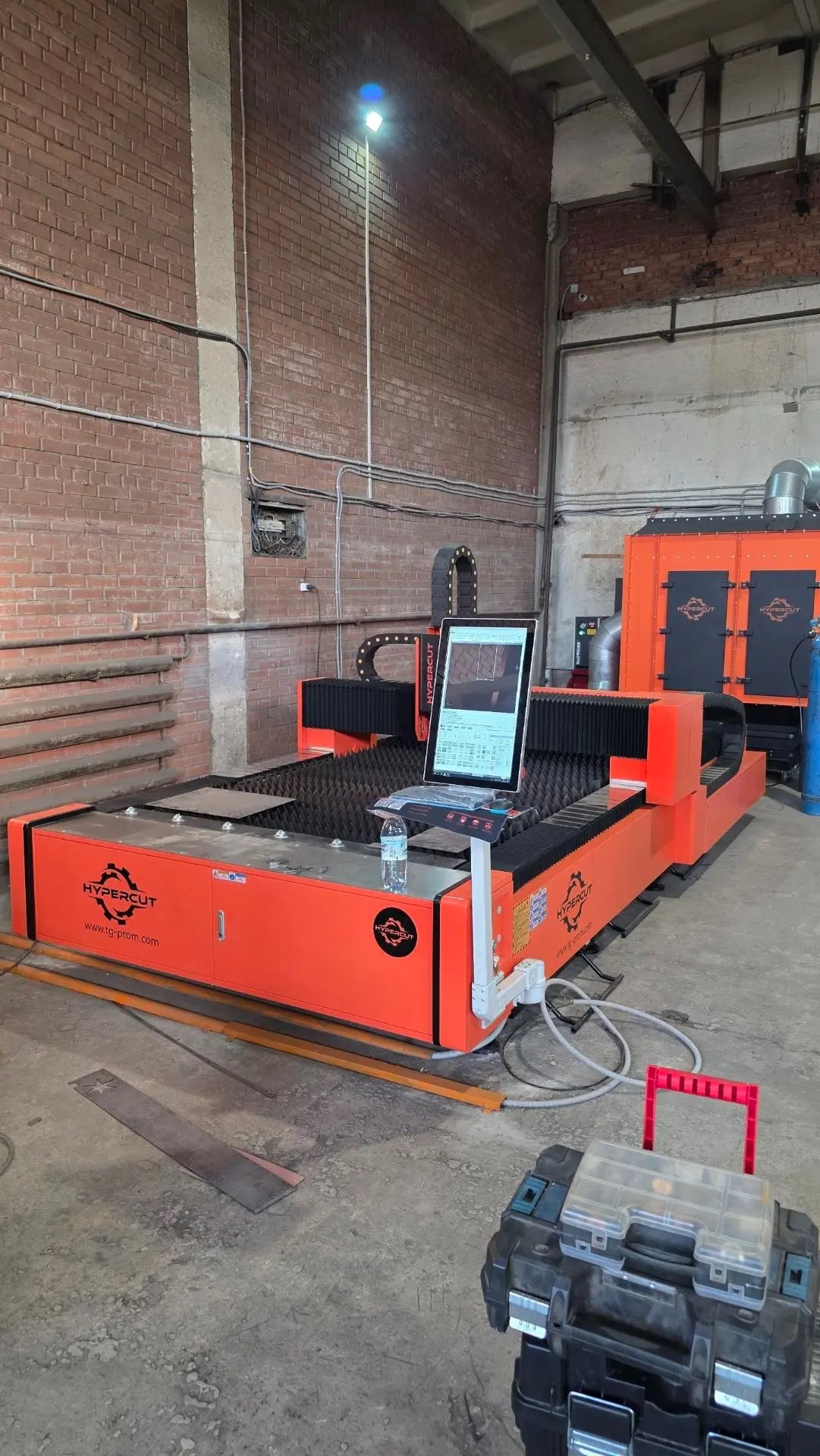

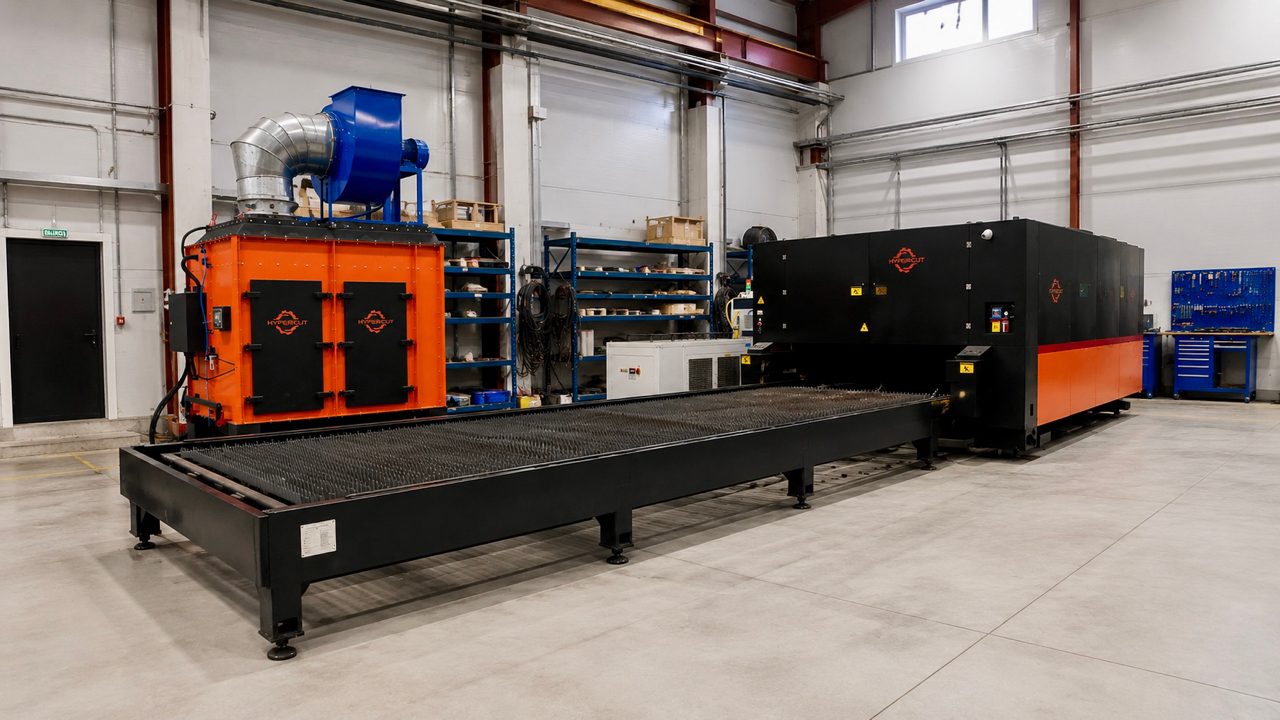

Комплект установлен и запущен на действующем производстве в Омске: станок режет, аспирационная установка забирает дым из зоны резки и возвращает очищенный тёплый воздух в цех.
Установка подключается к столу резки или вытяжному зонту и работает в замкнутом контуре: улавливание → фильтрация → возврат тёплого воздуха.

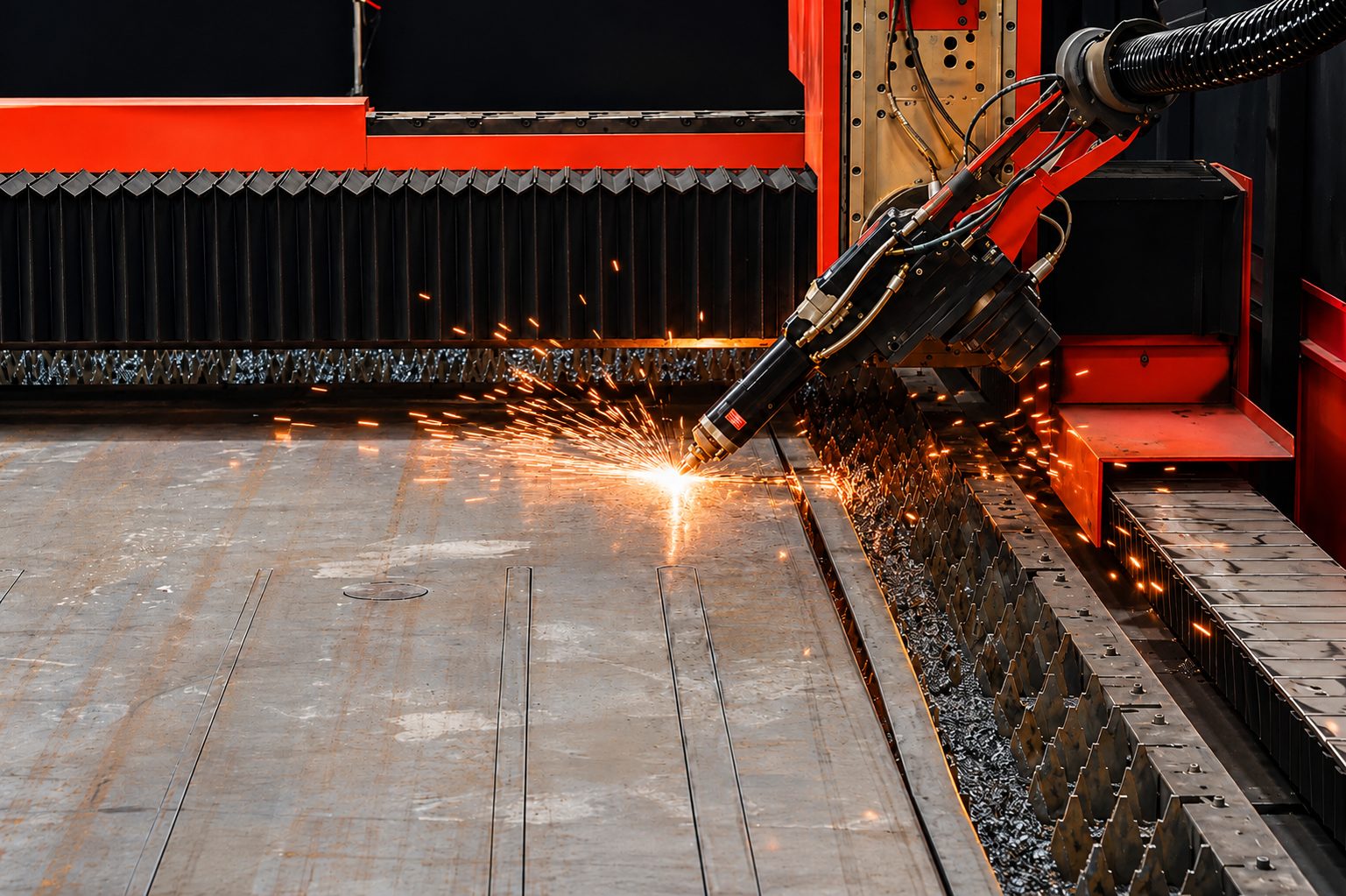

Дым от лазерной, плазменной или газокислородной резки удаляется через секции стола или зонт сразу в зоне резки. Установка запускается по сигналу станка (опция) — оператору ничего включать не нужно.

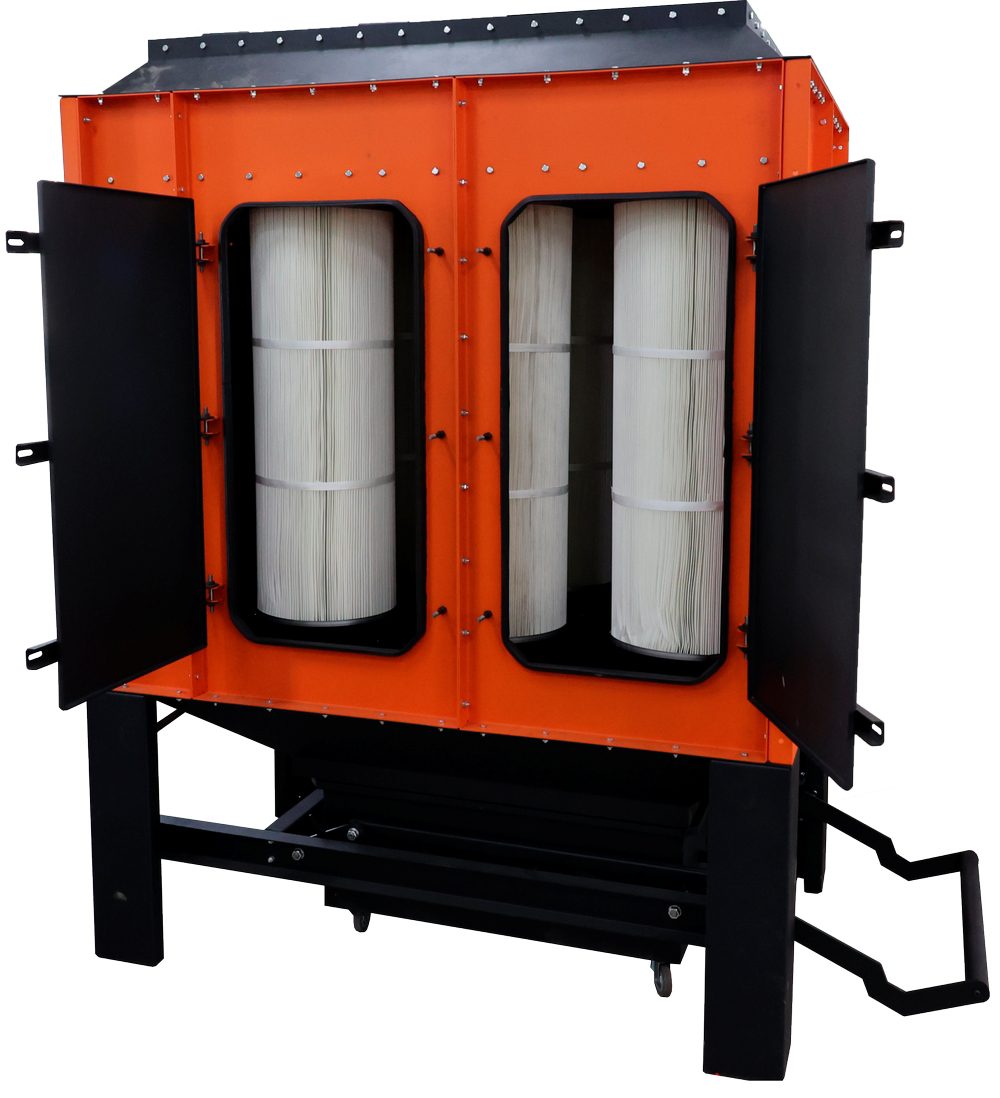

Воздух проходит шесть патронных фильтров 350×1000 мм из негорючей целлюлозы с нановолоконным слоем. Искроотбойник с завихрителем гасит искры до фильтров. Импульсная регенерация удаляет не менее 95% пыли прямо во время работы — фильтры не нужно снимать и чистить вручную.

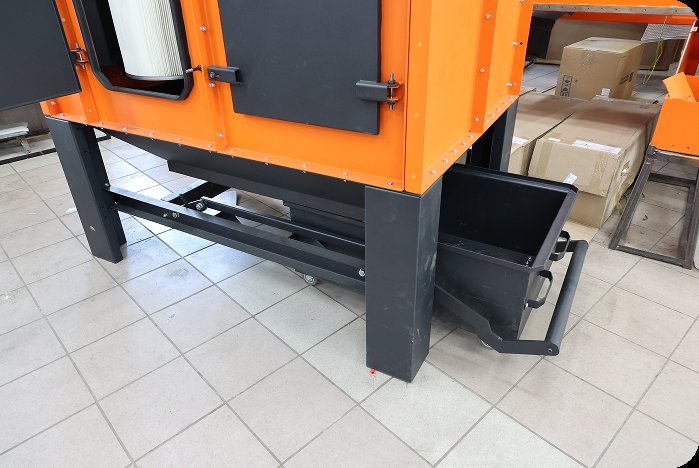

Очищенный воздух возвращается в цех, а пыль ссыпается в выкатной бункер на 200 л — опорожняется без разборки установки. Отопление больше не компенсирует выбросы — цех не выхолаживается.
Не нужно верить коммерческому предложению на слово — проверьте всё до покупки. Один из крупнейших в СНГ демонстрационных комплексов по разнообразию станков лазерной резки — от 3 до 40 кВт, с ФВУ (парк оборудования — более 125 млн ₽) работает сразу в трёх направлениях: сервисно-испытательный центр, технологическая лаборатория и действующее производство. На серийных заказах работают наши же станки HyperCUT, а собственные ФВУ стоят на каждом участке — включая камеру порошковой окраски, где порошок собирается и используется повторно.
Визит ни к чему не обязывает: большинство клиентов после посещения получают готовое решение с ответами на все неочевидные вопросы и подводные камни — это и есть цель посещения. Демопарк — основные типы лазерных станков: лист от 3 до 40 кВт с функцией резки фаски 3D и труборезы до Ø 520 мм — также с резкой фаски 3D.
От нас — только полезная информация по вашей задаче.
Очищенный воздух не уходит на улицу. Рециркуляция убирает главную статью теплопотерь — зимой отопление работает только на цех, а не на улицу.
Патронные фильтры из негорючей целлюлозы с нановолоконным слоем задерживают дым и мелкодисперсную пыль — частицы от 0,4 мкм. Воздух возвращается в помещение, а не в атмосферу.
Автоматическая импульсная регенерация удаляет ≥95% пыли без остановки — ручная продувка не требуется весь срок службы (у типичных аналогов фильтры вынимают и продувают вручную раз в 2–3 месяца). Цена сменного комплекта — около 100 000 ₽ (на примере самой популярной модели D-10000); типоразмеры фильтров стандартные, такие фильтры есть в наличии у многих поставщиков. Негорючая пропитка — самозатухание при искрах.

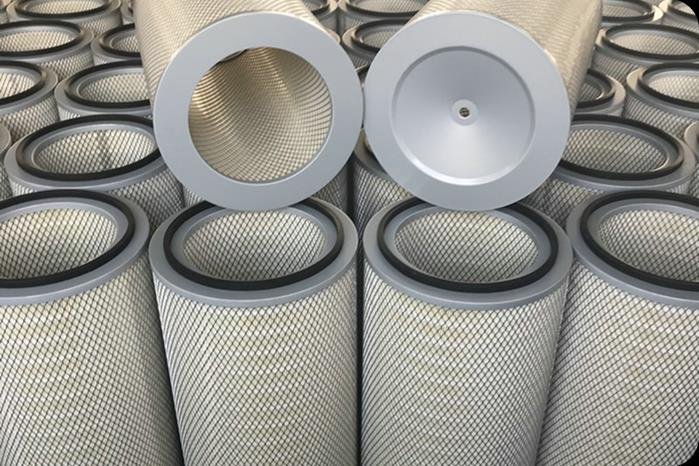

Патронные фильтры из смеси негорючей целлюлозы с нановолокнами: нанослой 0,2–0,3 мкм на подложке работает поверхностно — пыль не уходит в толщу материала и легко сбивается регенерацией; негорючая пропитка. Механика простая: при глубинной фильтрации частицы застревают в толще материала и не выбиваются продувкой — фильтр живёт меньше; при поверхностной пыль остаётся на нанослое и удаляется при регенерации почти полностью — в сочетании с нашим механизмом регенерации это даёт срок службы фильтров более двух лет.
Не трескается от скачков давления при импульсной продувке и остаётся герметичным весь срок службы — поэтому гарантия 36 месяцев.

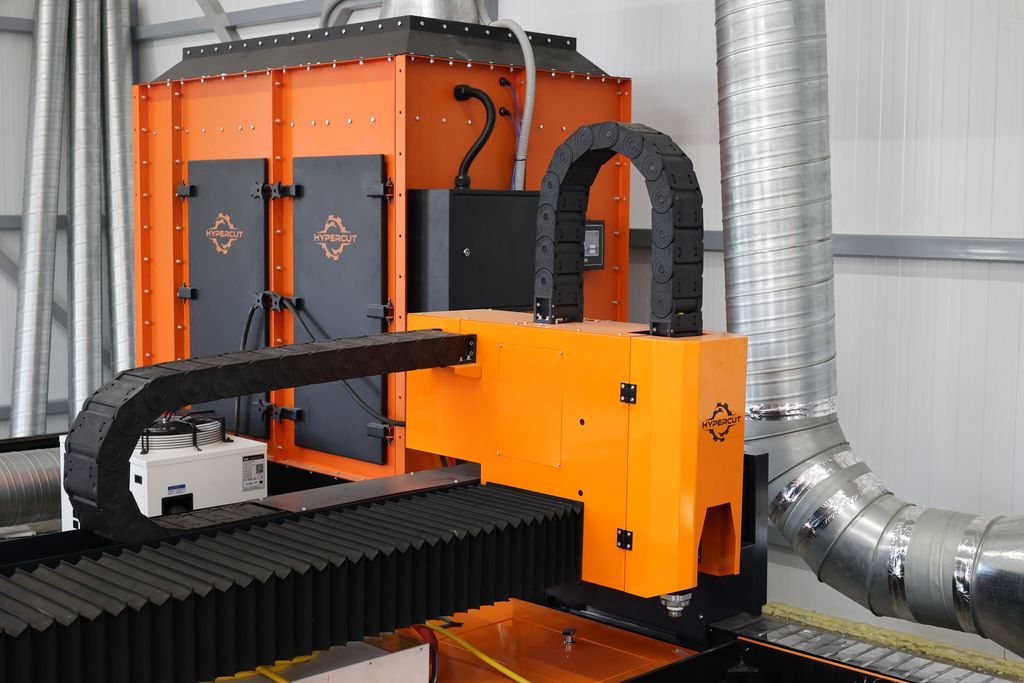

По запросу ФВУ подключается к оборудованию — например, к станку лазерной или плазменной резки — и начинает работу одновременно с нажатием кнопки «старт» на нём. Пусконаладка не требуется: воздуховоды, питание 380 В, сжатый воздух.

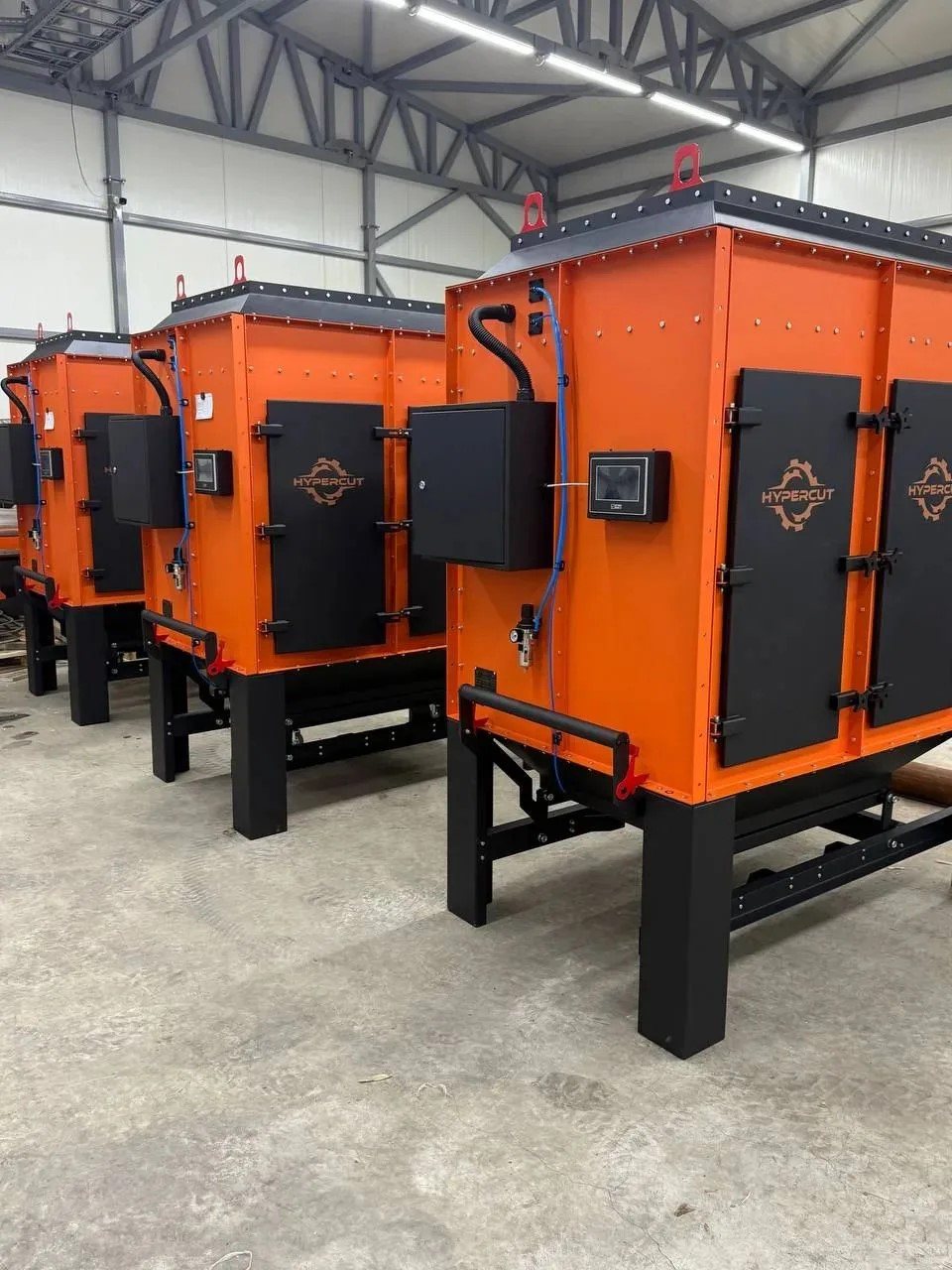

Установка D-10000 в наличии на складе в Омске и готова к отгрузке. Возможен лизинг с авансом от 10%.
Отгрузка со склада в Омске, под заказ — 30 дней. Логистику считаем под вашу площадку в коммерческом предложении.
Donaldson® и Ultra-Web® — товарные знаки Donaldson Company, Inc. (США); упомянуты для обозначения уровня материалов, ФВУ HyperCUT не является изделием Donaldson.
На рынке больше десятка установок производительностью 6 000–10 000 м³/ч по цене 1,15–2,2 млн ₽ — почти все с фильтрами класса F9. Класс у всех сопоставимый (F9) — поэтому решает материал фильтра: от него зависят чистота возвращаемого в цех воздуха и ресурс фильтров без ручной продувки.
Двигайте ползунки под параметры вашего цеха — калькулятор покажет мощность теплопотерь через вытяжку и их стоимость за отопительный сезон.
Это 95 кВт теплопотерь в часы работы вытяжки (286 362 кВт·ч ≈ 246 Гкал за сезон) и 30 080 000 м³ нагретого воздуха, выброшенного наружу за сезон.
От нас — только полезная информация по вашей задаче.
Вытяжка стола резки на 10 000 м³/ч за отопительный сезон (188 суток, 2 смены, ΔT = 28 °C) выбрасывает около 286 000 кВт·ч (≈246 Гкал) тепла. Компенсировать потери приходится отоплением — сумма зависит от вашего источника тепла (тарифы 2026 года, средняя полоса).
По тарифам юридических лиц 2026 года, расчёт fvu.pro (Q = 0,34 × расход × ΔT). Тепло дорожает: с 1 октября 2026 года индексация коммунальных тарифов в среднем +9,9% (до +22% по регионам), оптовых цен на газ +9,6% — каждый следующий сезон выброса воздуха обходится дороже. При отоплении электричеством или покупным теплом установка окупается быстрее одного сезона — только на сэкономленном тепле. А сама резка — дополнительный источник тепла: с рециркуляцией разогретый металл и энергия процесса греют цех, а не улицу.
Посчитали свои потери? Пришлите заявку — вернёмся с расчётом и схемой подключения под ваш участок максимально быстро.
От нас — только полезная информация по вашей задаче.
Дым резки — это оксиды металлов и мелкодисперсный аэрозоль в воздухе рабочей зоны (ПДК оксида железа — 6 мг/м³). По итогам спецоценки такие рабочие места получают класс вредности 3.1–3.4, и каждый класс — постоянные расходы работодателя. Чистый воздух рабочей зоны кратно снижает вероятность нарушений по ПДК и вероятность штрафов — а комфорт сотрудников напрямую поднимает производительность и лояльность к компании.
Ст. 147 ТК РФ: обязательная доплата к тарифу каждому работнику вредного места — каждый месяц.
Ст. 117 ТК РФ: ежегодный дополнительный оплачиваемый отпуск сверх основного.
Ст. 92 ТК РФ: сокращённая рабочая неделя при сохранении полной оплаты.
Дополнительный тариф страховых взносов в СФР (Социальный фонд России) с фонда оплаты труда «вредных» мест (ПП РФ № 870).
Формально класс вредности понижается переоценкой рабочих мест — процедура сложная, и её почти никто не проходит. Практическая выгода чистого воздуха в другом: кратно падает вероятность нарушений по ПДК и вероятность штрафов, а комфорт сотрудников — это прямая производительность и лояльность к компании.
В 41 городе России — от Омска и Челябинска до Красноярска и Норильска — предприятия снижают выбросы под контролем квот: за недостижение готовятся штрафы 0,1–5% годовой выручки (законопроект принят Госдумой в первом чтении), а плата за негативное воздействие на окружающую среду (НВОС) при превышении нормативов считается с коэффициентом 100.
Вентилятор в стене — это организованный источник выброса оксидов металлов прямо в городской воздух. ФВУ HyperCUT переводит его в замкнутый контур: дым очищается до класса F9 (EN 779) и возвращается в цех тёплым, пыль уходит в бункер и утилизируется как отход. Выброса нет — нет платы за него, жалоб соседей и вопросов надзора.
Для участка резки это прямое попадание: дым термической резки — это оксиды металлов, и организованный источник (вытяжной вентилятор стола) снимается рециркуляцией полностью.
31 декабря 2026 года заканчивается текущий этап проекта — но не требования: с 01.01.2027 включается ответственность за квоты, а квотирование по поправкам Минприроды становится постоянным механизмом для любого региона. Очистка выбросов закрывает вопрос на годы — при любой будущей редакции норм.
Разберём вашу задачу по выбросам и вернёмся с расчётом максимально быстро.
От нас — только полезная информация по вашей задаче.
Мы — не дилер и не торговая компания. ООО «ТУГУР-ИНЖИНИРИНГ» (Омский завод портальных машин) основано в 2012 году как сервисный центр: ремонт и модернизация европейских и американских комплексов термической резки вплоть до компонентного уровня электроники — мы знаем это оборудование изнутри.
Сегодня завод полного цикла в Омске (40 000 м², 6 производственных участков) производит станки плазменной и газокислородной резки и фильтровентиляционные установки HyperCUT, а лазерные комплексы собирает и отлаживает на собственной площадке по собственной технологии. Собственная ФВУ с 2023 года работает на нашем же производстве — мы вывели её на рынок только после проверки на собственном производстве.
400+ реализованных проектов в лазерной и плазменной резке и аспирации дыма — от Южно-Сахалинска до Симферополя, Твери и Краматорска. За каждой ФВУ HyperCUT стоит этот опыт сложных технических решений. Также поставляем станки резки HyperCUT: возможна комплексная поставка «станок + ФВУ» со скидкой.
Пусконаладка не требуется. Подключите воздуховоды от оборудования, питание 380 В и сжатый воздух 0,4–0,5 МПа (4–5 бар) — и ФВУ работает; установка массой 860 кг опирается на раму, специальный фундамент не нужен. Совет по воздуховодам: их выгоднее заказать у местного производителя вентиляции — изделия дешёвые, а перевозка дорогая; монтаж ведётся по участкам — без остановки производства; детали подключения наши специалисты уточнят в диалоге — сами зададут нужные вопросы.
Вытяжной вентилятор (разговорное название — «дымосос») просто выбрасывает дым лазерной и плазменной резки наружу — вместе с нагретым воздухом цеха. ФВУ HyperCUT — это вытяжка с функцией фильтрации (аспирация стола резки с возвратом воздуха): установка забирает дым из-под резака, очищает его на патронных фильтрах до класса F9 и возвращает в цех тёплым. Зимой это сохраняет до ≈286 000 кВт·ч тепла за сезон на каждые 10 000 м³/ч расхода (при ΔT = 28 °C и двухсменной работе). Эта цифра считается открыто: Q = 0,34 × расход × ΔT (95 кВт при 10 000 м³/ч и ΔT 28 °C) × 188 суток сезона × 16 ч в сутки; в деньгах сумма зависит от источника тепла и тарифа 2026 года — посчитать можно в калькуляторе теплопотерь выше на странице.
Производительности D-10000 (10 000 м³/ч) хватает на два оптоволоконных лазерных станка (их же называют волоконными) с секционными вытяжными столами или один крупный плазменный стол — такие подключения работают на объектах нашего завода (см. фото выше). Но результат зависит от конструкции вентиляции самого стола: ФВУ создаёт разрежение и засасывает воздух, и если стол конструктивно не может его отдать — зауженные вентканалы, неучтённая газодинамика, «номинальная» вентиляция дешёвых станков — установка будет неэффективна без инженерных решений (например, переделки вентиляции стола). Точную конфигурацию рассчитаем после изучения конструкции подключаемых устройств — просто напишите, какие станки и столы у вас стоят: вернёмся с ответом по вашему случаю.
Да. Дымоудаление плазменной и газокислородной резки — штатная задача: на входе установлен искроотбойник с завихрителем, который гасит искры и окалину до фильтров. Для плазменных столов с высокой запылённостью применяется та же схема — забор из секций стола и возврат очищенного воздуха в цех.
Наши патронные фильтры — класс F9 (EN 779) с максимальным качеством фильтрации по своему классу. Материал — смесь негорючей целлюлозы с нановолокнами (уровень Donaldson Ultra-Web®): нанослой 0,2–0,3 мкм на подложке работает поверхностно — пыль не проникает вглубь материала и сбивается импульсной регенерацией. Негорючая пропитка — самозатухание при искрах от резки. Типоразмер стандартный, аналоги есть у многих поставщиков.
Ресурс фильтров — в среднем 2 года, а часто и дольше. Эффект даёт поверхностная фильтрация: пыль остаётся на нановолоконном слое и удаляется при регенерации почти полностью (при глубинной фильтрации часть частиц застревает в толще материала и сокращает срок службы фильтра). Автоматическая импульсная регенерация очищает фильтры сжатым воздухом прямо во время работы (эффективность регенерации ≥95%), ручная продувка не нужна весь срок службы. Для примера — у D-10000 (10 000 м³/ч) стоят 6 патронных фильтров 350×1000 мм из негорючей целлюлозы с нановолоконным слоем (180 м²); типоразмер стандартный: комплект около 100 000 ₽, аналоги выпускают несколько поставщиков — вы не привязаны к одному продавцу.
Квоты устанавливаются объектам I–II категории в 41 городе проекта; установка газоочистного оборудования — типовое мероприятие плана достижения квот. Решение о зачёте мероприятия принимает межведомственный совет и Росприроднадзор — с нашей стороны: паспорт очистки F9 (EN 779) и справка-расчёт снижения массы выбросов для вашего эколога. Для объектов вне квот аргумент тот же: меньше масса выбросов — меньше плата за негативное воздействие на окружающую среду (НВОС) и меньше поводов для жалоб.
Пыль не уходит в атмосферу — она собирается в бункере и утилизируется как отход, поэтому масса выбросов снижается. Меньше масса — меньше плата за НВОС; при превышении нормативов — выход из-под повышающих коэффициентов 25/100. Затраты на мероприятие из плана охраны окружающей среды вычитаются из платы (ст. 16.3 ФЗ-7 «Об охране окружающей среды»). Точный эффект зависит от категории объекта — посчитаем по вашему в диалоге.
